Щиты ШВРР и ШВРА 380/Iн – 21П(С)

Product Description

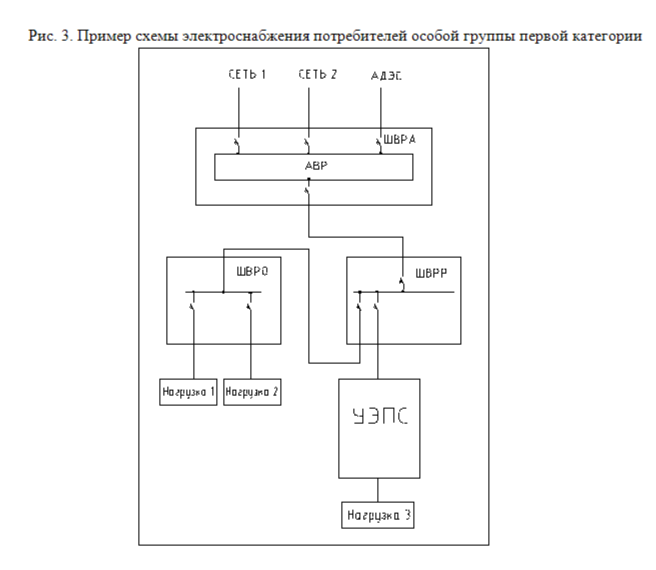

Для электроснабжения электроприемников особой группы первой категории предназначаются шкафы типа ШВРА 380/Iн –
21П(С). Они предусматривают возможность подключения дизельной электростанции к потребителям и имеют два ввода от
сети и один ввод от ДЭС.

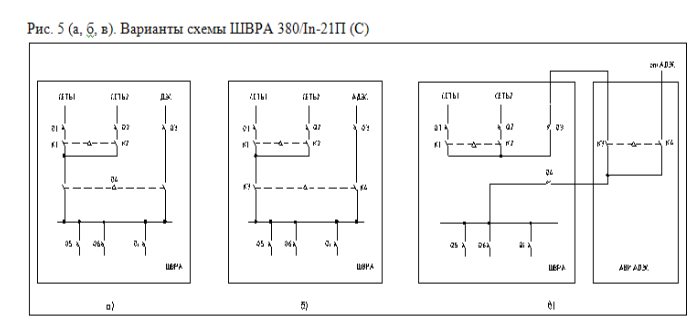

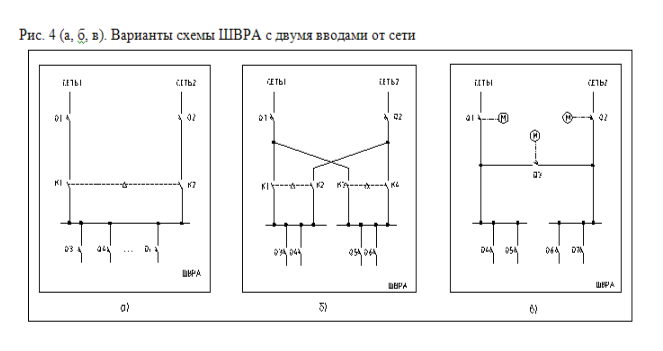

На рис. 5 (а, б, в) представлены различные варианты схемы ШВРА 380/Iн – 21П(С):

• вариант, когда ДЭС подключается к потребителю вручную. Реверсивный рубильник с механической блокировкой Q4
  исключает возможность одновременного присутствия напряжения на шинах питания нагрузки (рис. 5а);
• вариант автоматического подключения автоматизированной ДЭС (АДЭС), для чего предусматривается второй АВР (рис.
  5б);
• два ввода внешней сети (СЕТЬ1 и СЕТЬ2) подключаются к потребителям через АВР ШВРА и АВР АДЭС. АДЭС подключается
  к потребителям через собственное устройство АВР (рис. 5в);

Щиты ШВРР и ШВРА 380/Iн – 21П(С) также обеспечивают:

• местную световую и дистанционную сигнализацию о включении контактора первого или второго сетевого ввода или
  ввода АДЭС и наличии напряжения на вводах;
• возможность измерения вольтметром величины напряжения каждой фазы сети;
• возможность измерения амперметром величины тока в каждой фазе сети;
• ручное или автоматическое переключение с сети на ДЭС;
• учет потребляемой ШВРА электроэнергии.

Стрелочные (или цифровые) индикаторы и счетчик учета электроэнергии устанавливаются по требованию заказчика.

Для надежного электроснабжения необслуживаемых регенерационных пунктов (НРП) для ВОЛП выпускаются шкафы типа ШВРА
380/Iн – 21С и ШВРА 220/Iн – 21С. Эти шкафы предназначены для эксплуатации в закрытых помещениях с температурой
окружающего воздуха от минус 40º С до + 40º С.

ШВРА обеспечивает:

• электропитание технологической нагрузки;
• освещение наземной и подземной части НРП пониженным напряжением 36 В;
• включение термостата – антиконденсационной пластины;
• местную световую и дистанционную сигнализацию о включении контактора основного или резервного ввода и о наличии
  напряжения на вводах;
• возможность измерения вольтметром величины напряжения на каждом из вводов сети;
• учет потребляемой электроэнергии на вводах СЕТЬ1 и СЕТЬ2;
• ручное переключение СЕТЬ – ДЭС.

Щит переменного тока обеспечивает нормальную работу и сохранение параметров:

• при температуре окружающего воздуха от 5 ºС до 40 ºС;
• при относительной влажности воздуха 80 % и температуре 25 ºС;
• атмосферном давлении (450 – 800) мм рт. ст.;
• после транспортирования железнодорожным, автомобильным, морским и авиационным транспортом при температуре от
  минус 50 ºС до 50 ºС.

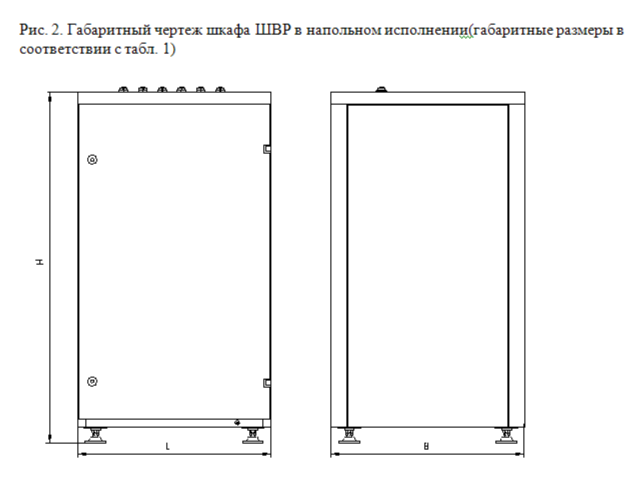

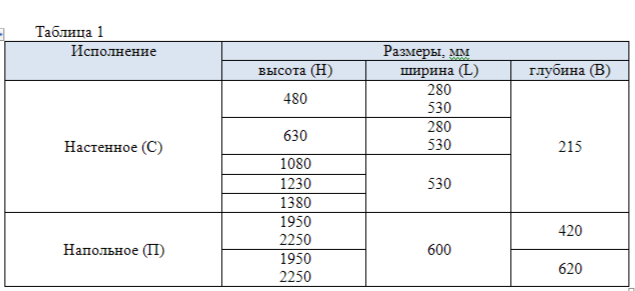

Шкаф вводно-распределительный имеет срок службы 20 лет.

Гарантийный срок эксплуатации ШВР – 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента
выпуска.

Для уточнения конструктивного исполнения шкафа и определения цены заказываемого оборудования заказчиком заполняется
опросный лист.
